Asennusohje - AK2.0 tähtäinjalka Valmet Petra

[Valman]

Tervehdys,

Tähtäinjalkoja asennetaan Petroihin kiihtyvää tahtia ja teimme tähän asennusohjeet (suosittelemme asennukseen aseseppää). Asennus tapahtuu seuraavasti:

1) Valitse verkkokaupasta AKn tähtäimenjalka ja jyrsittyrunkoisen kylkikisko.
https://akupgrade.mycashflow.fi/product ... etrahunter
https://akupgrade.mycashflow.fi/product ... 47-arsenal

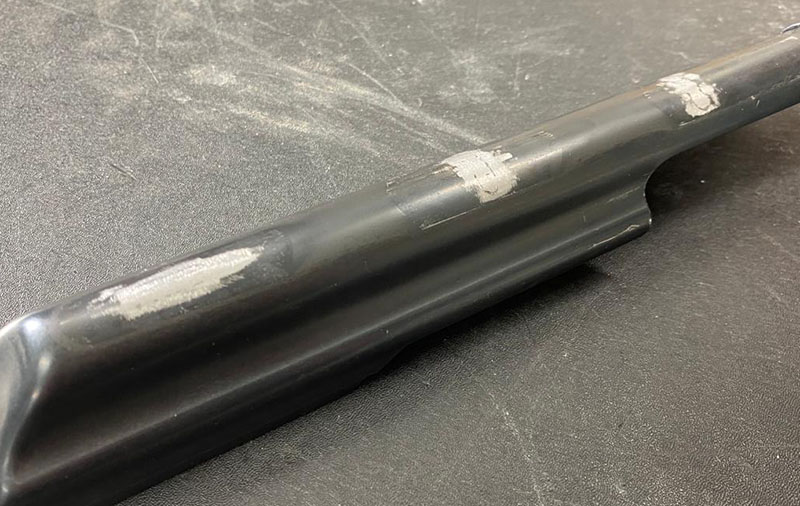

2) Petran vakiokannesta pitää irrottaa tähtäinkisko tai hankkia tavallinen AKn kansi ilman kiinteää tähtäinkiskoa (tarvii myös uuden palautinjousen karan). Tässä kuva Petran kannesta, josta on irroitettu alkuperäinen tähtäinkisko.

Petran kansi


3) Kylkikiskon asennus vaatii tarkkuutta ja siinä on kaksi vaihtoehtoa.
3.1 Vaihtoehto 1 on asentaa kylkikisko kuten tavalliseen jyrsittyrunkoiseen eli porata porausjigillä 8.5mm reiät laatikon kylkeen. Vaihtoehto 1 onnistuu .308 m83 Petrassa, mutta vastamutteri vaatii työstämistä, jotta se toimii laukaisukoneiston kanssa. Jos tarkoitus on siirtää liipasin "oikeaan paikkaan" ja käyttää RKn kahvaa, vastamutteri sopii sellaisenaan (kehitetty alunperin RK62een). Tarkista vielä, että lipas lukittuu hyvin. Jos lippaan takaosa ottaa kiinni vastamutterin kärkeen, hio mutterin kärkeä sen verran, että lipas lukittuu kunnolla.

Kylkikiskon reikien poraaminen porausjigillä. Tässä asennuksessa käytetään vastamutteria ja reiät ovat normaali 8.5mm


3.2 Vaihtoehto 2 on kierteyttää kaksi m6 reikää laatikon kylkeen. Tässä tapauksessa jigiä ei voi käyttää ja reiät täytyy tehdä esim jyrsimellä, jossa reikien paikat voi määrittää tarkasti. Kiskon takapuolelta pitää myös poistaa (jyrsiä) reikien ympärillä olevat rekyylivasteet, jotka menevät normaalisti laatikon 8.5mm reikiin. Kisko kannattaa myös liimata laatikonkylkeen. Vaihtoehtoa 2 käytetään .30-06 ja m88 Petrassa, joissa on pidempi lipaskuilu. Huom. m88 Petrassa ei voi määrittää kiinnitysreikien paikkoja vaihtimen akselin reiän perusteella. Julkaisemme myöhemmin porausmitat siihen. Huom2: rekyylivasteet tulee aina säilyttää, kun mahdollista, koska kylkikisko on suunniteltu toimimaan niiden ja vastamutterin kanssa.

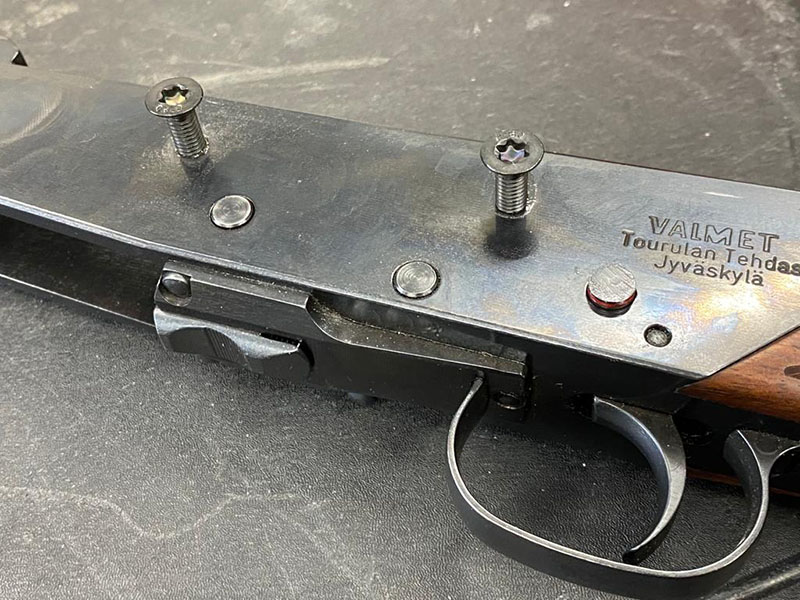

Tässä M88, jonka kylkeen kierteytetty reiät:

M88 ja kiertetytetty laatikko

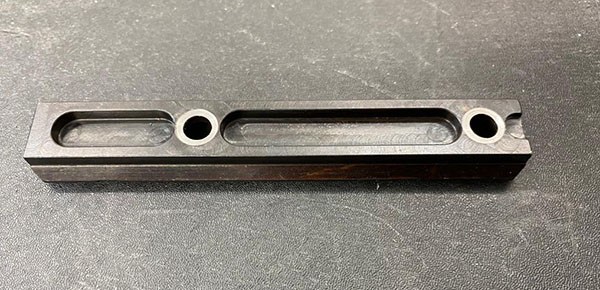

Ja tässä RK62/jyrsittyrunkoisen kylkikisko, josta poistettu rekyylivasteet:

RK62/milled-kylkikisko josta poistettu rekyylivasteet


4) sitten vaan mieleistä tähtäintä päälle ja metsälle

Tässä linkki porausmittoihin:

VA401007-02 (3).pdf

porausmitat

(119.01 KiB) Tiedosto ladattu 28 kertaa

Tässä kuvia asennetusta jalasta:
https://www.instagram.com/p/CEPMvb4Jknq/

Huom: juttelimme tutun asesepän kanssa. Hän asentaa tähtäinjalan kaikkiin Petroihin, kuten yllä M88 ja .30-06-versiot. Poraa ja kierteyttää siis M6-reiät laatikkoon ja vetää kiskon niihin liimalla ilman rekyyliolakkeita tai vastamutteria. Kaikissa on kuulemma pysynyt tähän mennessä. Virallinen asennusohje kuitenkin yllä.

Huom2: kylkikiskoa ei voi käyttää porausohjaimena - reiät ovat vääränkokoiset, kiskoa ei pysty keskittämään oikeaan kohtaan jne. käytä siis porausjigiä tai hae reikien paikat mittojen mukaan.

[Valman]

Asennusohjetta päivitetty.

[Valman]

Asennusohjetta päivitetty. Pingailkaa ja kysykää, jos voimme jotenkin tarkentaa tai selventää asiaa paremmin.

[timontti]

Aihetta sivuten: teidän AK 2.0-R tähtäinjalusta kiinnittyy venäläiseen kylkikiskoon ilman reikien poraamista, eikö vain? Eli erillistä kylkikiskoa ei tarvitse tuohon venäläiseen?

Kiitos


Lähetetty minun NE2213 laitteesta Tapatalkilla

[Valman]

Aihetta sivuten: teidän AK 2.0-R tähtäinjalusta kiinnittyy venäläiseen kylkikiskoon ilman reikien poraamista, eikö vain? Eli erillistä kylkikiskoa ei tarvitse tuohon venäläiseen?

Juuri näin. Venäläisten/itämaisten kylkikiskojen laatu ja asennus vaihtelee, joten suosittelemme aina laittamaan AK2.0-kylkiskon ja AK2.0-tähtäinjalan. Jos kuitenkin haluaa käyttää "alkuperäistä" ja sellainen aseessa, AK2.0-R sopii siihen.

Laitamme AK2.0-R-tähtäinjalan tuotantoon heti kun saamme pari isompaa tilausta valmiiksi.

[Valman]

Päivitetty kohta lippaan lukittumisen tarkastamisesta.

[Valman]

Päivitetty paria kohtaa eri asennustavoista.

[Valman]

Lisätty muutama kuva ja linkit tuotteisiin verkkokaupassa.

[Valman]

Lisätty kuva porauksesta ja liitetiedosta porausmitoista - huom tästä löytyy erilliset mitat M88 ja M83 (käytä RK62) -porausmitoille.

[Valman]

Porausmittojen liitetiedostoa päivitetty. Nyt löytyy Petra M83 ja M88 selkeämmin. Tiedosto löytyy myös kotisivujen kautta materiaalipankista.
