Asennusohje: Valmet Petra liipaisimen siirtäminen

[Valman]

Tervehdys,

Valmet Petran muokkaamisesta normaalille liipaisimelle kysellään asennusohjetta usein, joten tässä se on.

Taustaa:
Valmet Petraa on valmistettu kahdella eri vaihtimella: m83 Petroissa on RK:n vaihdin ja M88 Petroissa on nappivarmistin. Näistä vain RK:n vaihtimella olevasta Petrasta voi siirtää liipaisimen "oikeaan" paikkaan. Nappivarmistinta ei voi siirtää. M83 Petrassa on normaalille liipaisimelle paikka, jonka on peitetty ja liipaisin toimii taaemmasta paikastaan välitysvivulla.

Tässä kuvataan lyhyesti projekti M83 Petralle

Osat:
*RK:n liipaisin (myös AK:n liipasin käy). Suosittelemme Sako 92:n liipasinta, jossa on virepinnat molemmilla puolilla. Petran iskuvasarassa on virepinta yleensä vain toisella puolella ja nämä menevät ristiin M62:n liipasimen kanssa, joten sillä asennus ei onnistu. Kannattaa tarkistaa, koska osat vaihtelevat.
*Liipaisinkaari (esim.RK tai itse taiteltu)
*RK:n kahva ja kiinnityspultti tai joku kaupallinen kahva esim. Magpul. Huom. Magpul on tarkoitettu AK:lle, jossa on vinossa oleva kiinnityspultti eli sitä joutuu modaamaan.

Projekti:
*Tarkista, että aseessa ei ole patruunoita ja huoltopura ase
*Irrota puuperä (perälevy irtoaa ristipääruuvarilla ja peräpultti isolla talttapäällä tai hylsyllä ja jatkovarrella)
*Pura molemmat liipaisimet ja iskuvasara. Kiinnitä vasaranjousien hännät nippusiteellä tmv., jotta hännät ei lyö sormille asennuksen aikana (jos ei mene kylmiltään, kannattaa googlata AK:n laukaisukoneiston purkaminen).
*Poraa liipaisimen peitinlevy pois. Huom! Älä poraa takimmaista niittiä kokonaan pois, sillä laatikon sisällä oleva nasta on tärkeä (estää liipasimen lyömisen sormille).
*Kiinnitä kahva ja taittele liipaisinkaari paikalleen. Jos käytät RK:n alkuperäistä liipaisinkaarta, sitä joutuu lämmittämään. Kuvasta näkyy miten liipasinkaari on muotoiltu sopimaan RK:n kahvan aukkoon. Huom: kahva asettuu taaemmaksi kuin RKssa ja siksi alkuperäistä liipasinkaarta joutuu muokkaamaan.

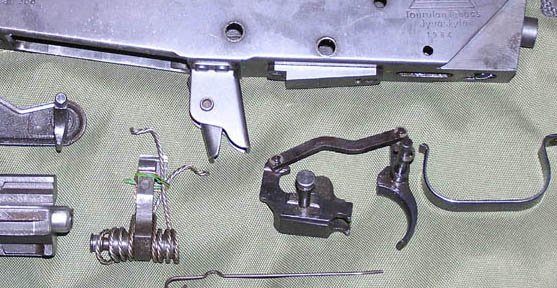

Alkuperäinen laukaisukoneisto purettuna


Liipasinkaaren muotoilu


*Kasaa liipaisinkoneisto uudestaan RK:n liipaisimella
*Kiinnitä AK2.0 peräadapteri

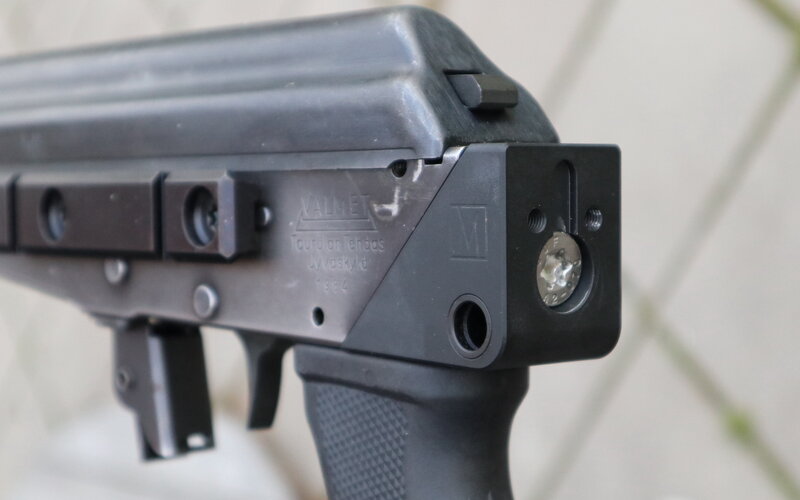

AK2.0-peräadapteri


https://akupgrade.mycashflow.fi/product ... ra--hunter

Ja radalle!

Huom: samalla voit asentaa kylkikiskon ja tähtäinjalan (asennusohjeet näiden ohjeiden vieressä)

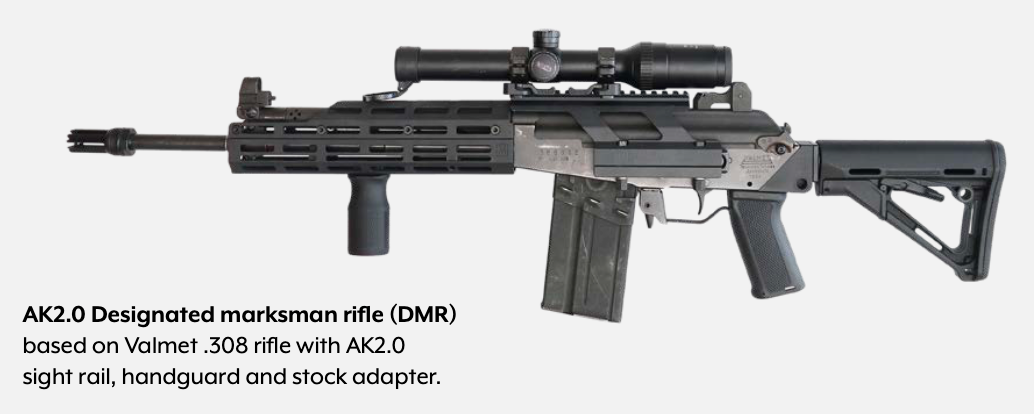

Esimerkkinä tässä AK2.0 DMR, joka on edellisessä elämässään ollut Valmet Petra.

AK2.0 DMR

[Colt]

Osat:
*RK:n liipaisin

Tähän käy myös ihan AK:n liipaisin, jollaisen myös itse laitoin

*Liipaisinkaari (esim.RK tai itse taiteltu)

Metallisesta sähköputken kiinnikkeestä saa taiteltua sopivan. Itse käytin jonkun RK-version kaarta, ei tietoa minkä. Kävi suoraan paikoilleen.

*RK:n kahva ja kiinnityspultti tai joku kaupallinen kahva esim. Magpul

Projekti:
*Tarkista, että aseessa ei ole patruunoita ja huoltopura ase
*Irrota perä
*Pura molemmat liipaisimet. Iskuvasaran voit jättää paikalleen, mutta kiinnitä jousen hännät iskuvasaraan.

Itse purin kaikki roinat pois enkä kiinnitellyt vasaran jousen häntiä mihinkään. Samalla saa laatikon sisustan ja kaikki osat puhdistettua.

*Poraa liipaisimen peitinlevy pois. Huom! Älä poraa takimmaista niittiä kokonaan pois, sillä laatikon sisällä oleva nasta on tärkeä (estää liipasimen lyömisen sormille).

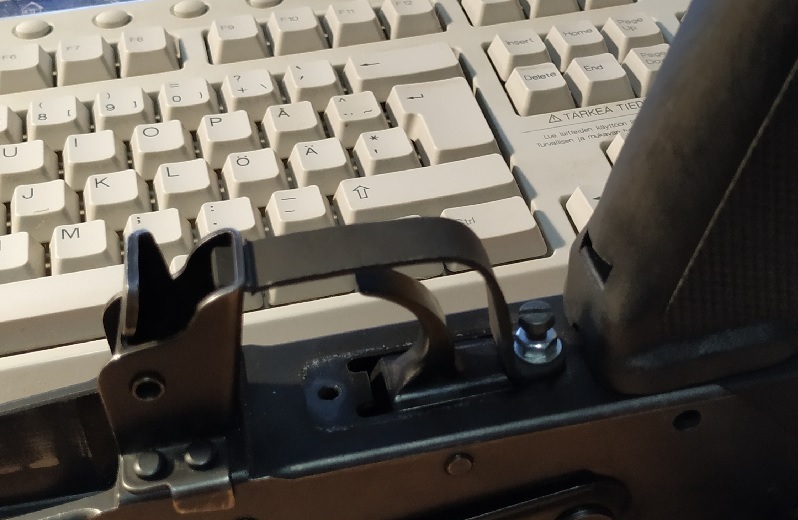

Porasin myös takimmaisen nastan pois ja tein reikään kierteen säätöruuville. Näkyy kuvassa.


*Kiinnitä kahva ja taittele liipaisinkaari paikalleen. Jos käytät RK:n alkuperäistä liipaisinkaarta, sitä joutuu lämmittämään.

RK:n liipasinkari tuppaa menemään poikki, vaikka sitä lämmittäisi.

*Kasaa liipaisinkoneisto uudestaan RK:n liipaisimella
*Kiinnitä AK2.0 peräadapteri

Ja radalle!

Huom: samalla voit asentaa kylkikiskon ja tähtäinjalan (asennusohjeet näiden ohjeiden vieressä)

Kannattaa nuo hilppeet asentaa kun laatikko on tyhjätty ja putsattu öljyistä jne.

[Valman]

Kiitos Mr. Coltille kommenteista. Muutama vastaus:

Tähän käy myös ihan AK:n liipaisin, jollaisen myös itse laitoin

Käy, mutta suosittelemme RK:n liipaisinta, koska geometriat käyvät suoraan Petran iskuvasaran kanssa. Kotimaiset ovat yleensä myös laadukkaampia.

Porasin myös takimmaisen nastan pois ja tein reikään kierteen säätöruuville. Näkyy kuvassa.

Onko tämän säätöruuvin tarkoitus poistaa liipaisimen iskeminen sormille vai säätää laukaisua poistamalla etuvetoa?

Ruuvi vastannee pidättimen (disconnectorin) peräpäähän. Jos RK:n/AK:n laukaisukoneiston toiminta ei ole kaikille lukijoille tuttu, tuon nastan (virallinen nimi on vastin) tarkoitus on estää pidättimen/disconnectorin liikkeen välittyminen liipaisimeen (eli lyöminen sormille), iskuvasaran iskiessä pidättimen/disconnectorin nokkaan. Mr. Colt on korvannut tämän nastan ruuvilla ja kiinnittänyt samalla ruuvilla liipasinkaaren takapään. Meidän kuvassa tuolla ylempänä näkee miten liipaisinkaari on taiteltu kahvan reikään. Näin alkuperäinen muotokieli säilyy ja myös liipasinkaari istuu paremmin käteen. Toinen vaihtoehto voisi olla kahvan siirtäminen eteenpäin, jotta liipaisinkaaren ja kahvan välinen rako saataisiin umpeen.

Huom. jos laukaisua säätää kuten Mr. Colt tuollaisella ruuvilla, niin etuvedon lyhentäminen vähentää virepintojen ristikkäisyyttä. Lisäksi jossain vaiheessa pidätin/disconnector lakkaa irrottamasta ja silloin sitä pitää säätää etupäästään ylöspäin. Sako M92S / RK95 -liipaisimissa on tälle säätöruuville oma kierteytetty reikänsä. Eli pitää tietää mitä tekee. Meillä ei ole lisäksi selkeää näkemystä liipaisimen etuvedon säätämisestä pidättimen/disconnectorin kautta kuten yllä. Yleensä säätö tehdään liipasimen rungosta ja disconnector/pidätin säädetään erikseen.

Itse purin kaikki roinat pois enkä kiinnitellyt vasaran jousen häntiä mihinkään. Samalla saa laatikon sisustan ja kaikki osat puhdistettua.

Vasaran jousen häntien kiinnittäminen iskuvasaraan nippareilla helpottaa laukaisukoneiston purkamista ja kasaamista. Hännät ovat lisäksi sen verran terävät, että saavat sormenpäistä pientä verenvuodatusta aikaan.

Kiitos Mr. Coltille kommenteista - ohjeita on päivitetty niiden perusteella.

[Valman]

Ohjeisiin lisätty pari kuvaa ja pari tarkennusta.

[Colt]

Huom. jos laukaisua säätää kuten Mr. Colt tuollaisella ruuvilla, niin etuvedon lyhentäminen vähentää virepintojen ristikkäisyyttä. Lisäksi jossain vaiheessa pidätin/disconnector lakkaa irrottamasta ja silloin sitä pitää säätää etupäästään ylöspäin. Sako M92S / RK95 -liipaisimissa on tälle säätöruuville oma kierteytetty reikänsä. Eli pitää tietää mitä tekee. Meillä ei ole lisäksi selkeää näkemystä liipaisimen etuvedon säätämisestä pidättimen/disconnectorin kautta kuten yllä. Yleensä säätö tehdään liipasimen rungosta ja disconnector/pidätin säädetään erikseen.

Jep, säätöä ei kannata vetää liian kintaalle. Tuolla ruuvilla saa trigger slapin poistettua ja hieman etuvedosta pois.
Jos haluaisi huomattavasti paremman laukaisun, niin laittaisin drop in kitin sisälle. Nyt mennään tuollaisella budjettiratkaisulla, siksi en tilannut RK:n liipaisintakaan kun noita AK:n tuliteriä oli lootassa parikin kappaletta.

[Törn]

Millä tavalla Rk95:sen yksikyntinen liipasin poikkeaa RK62:sen kaksikyntisestä liipasimesta tässä asennuksessa?

Saavutanko Petrassa mitään etuja käyttämällä uudemman RK:n liipasinta?

[Valman]

Millä tavalla Rk95:sen yksikyntinen liipasin poikkeaa RK62:sen kaksikyntisestä liipasimesta tässä asennuksessa?

Saavutanko Petrassa mitään etuja käyttämällä uudemman RK:n liipasinta?

Terve Törn,

ei poikkea mitenkään. Huomioi kuitenkin onko Petran iskuvasarassa virepinta molemmilla puolilla. Ainoa etu uudemmassa liipasimessa on pidättimen (eli disconnectorin) säätöruuvin paikka (ruuvia ei yleensä tule mukana).

[Törn]

Millä tavalla Rk95:sen yksikyntinen liipasin poikkeaa RK62:sen kaksikyntisestä liipasimesta tässä asennuksessa?

Saavutanko Petrassa mitään etuja käyttämällä uudemman RK:n liipasinta?

Terve Törn,

ei poikkea mitenkään. Huomioi kuitenkin onko Petran iskuvasarassa virepinta molemmilla puolilla. Ainoa etu uudemmassa liipasimessa on pidättimen (eli disconnectorin) säätöruuvin paikka (ruuvia ei yleensä tule mukana).

Kiinnitinkin huomiota tähän, kun purin koneistoa ja tilasin sillä tiedolla Aaweelta ysikakkosen liipasimen.

[Valman]

Asennusohjeisiin päivitetty mainita liipasimen ja iskuvasaran virepinnoista. Lisäksi pari havainnollistavaa kuvaa ja linkki peräadapterista verkkokauppaan.
